柔性線路板廠酸霧廢氣處理設備布局要點解析
在柔性線路板（FPC）制造過程中，酸洗、蝕刻、電鍍等工序會產生大量含鹽酸、硫酸、硝酸等成分的酸霧廢氣。這類廢氣不僅腐蝕設備、危害員工健康，若未經處理直接排放更會面臨環保處罰。如何科學規劃廢氣處理設備的布局，成為企業實現綠色生產的關鍵環節。
一、線路板廠酸霧廢氣處理的核心邏輯
1. 精準匹配酸霧廢氣處理設備工藝特點
柔性線路板生產工序分散，廢氣濃度差異大。例如，蝕刻線酸霧濃度高（可達500mg/m3以上），而清洗工序廢氣量雖大但濃度低。需針對不同工位設計獨立收集系統，避免“一刀切”導致處理效率低下。
2. 技術選型決定酸霧廢氣處理設備布局框架

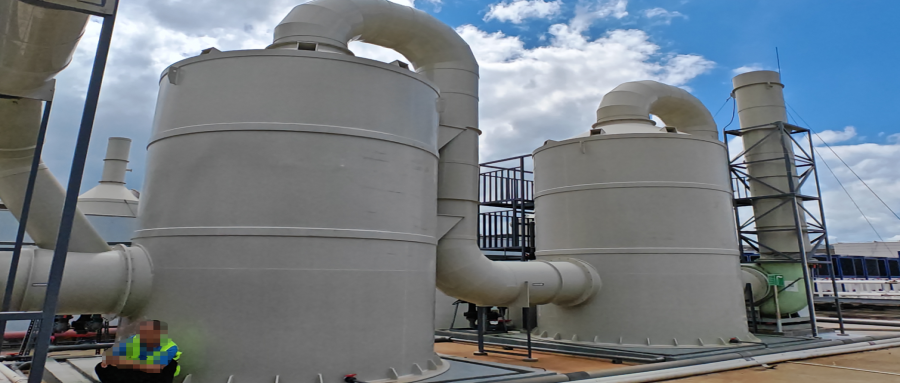

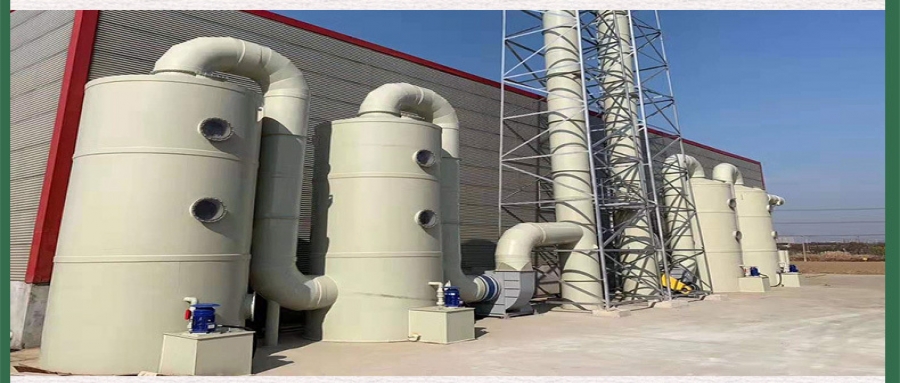

高濃度酸霧：首選“三級噴淋塔+除霧層”組合，噴淋液采用NaOH或Na2CO3中和，去除率可達95%以上。
復雜成分廢氣（如含HF或有機揮發物）：需增加干式過濾器或活性炭吸附箱，形成多級凈化體系。
空間受限車間：推薦模塊化設計，例如將噴淋塔、循環水箱、風機集成在樓頂，節省占地面積。
二、酸霧廢氣處理設備布局規劃的四大黃金原則
1. 就近處理，縮短風管路徑
在酸霧產生點（如蝕刻機、電鍍槽）上方0.8~1.2米處安裝集氣罩，控制風速在0.5~1m/s。通過“一源一管”就近接入處理設備，減少管道彎折帶來的風壓損耗。某深圳FPC企業采用此方案后，風機能耗降低22%。
2. 空間利用與運維便利兼顧
將噴淋塔、水泵等大型設備置于車間外圍，利用立體空間搭建設備平臺。
預留1米以上的檢修通道，方便更換填料、清理沉淀物。建議在循環水箱底部加裝排渣閥，減少停機維護時間。
3. 防腐蝕與防泄漏雙保險
風管采用PP或FRP材質，關鍵連接處使用氟橡膠密封圈。
地面做環氧樹脂防腐處理，并設置應急中和池（儲備石灰或片堿），防止酸液泄漏擴散。
4. 智能監控賦能高效管理
安裝pH在線監測儀、液位報警器等裝置，數據接入中控平臺。當噴淋液pH值低于8.5時自動啟動加藥系統，避免人工操作的滯后性。
三、成本控制的關鍵細節
1. 噴淋塔循環水系統優化
通過“堿液梯度利用”策略：一級噴淋塔使用新鮮堿液，二級噴淋改用一級塔的循環水，可使藥劑消耗量減少30%~40%。
2. 余熱回收創造效益
在酸霧溫度較高的工序（如熱硫酸清洗），可在風管中加裝板式換熱器，回收的熱能用于車間供暖或純水制備，年節省能源成本超15萬元（以中型FPC廠為例）。
四、酸霧廢氣處理設備行業升級趨勢與建議
隨著《電子工業污染物排放標準》的加嚴，單純末端治理已無法滿足要求。領先企業開始推行“工藝優化+智能管控”模式：
在蝕刻環節改用低揮發性酸制劑
采用膜分離技術回收廢酸中的金屬離子
搭建廢氣處理數字系統，實時模擬設備運行狀態

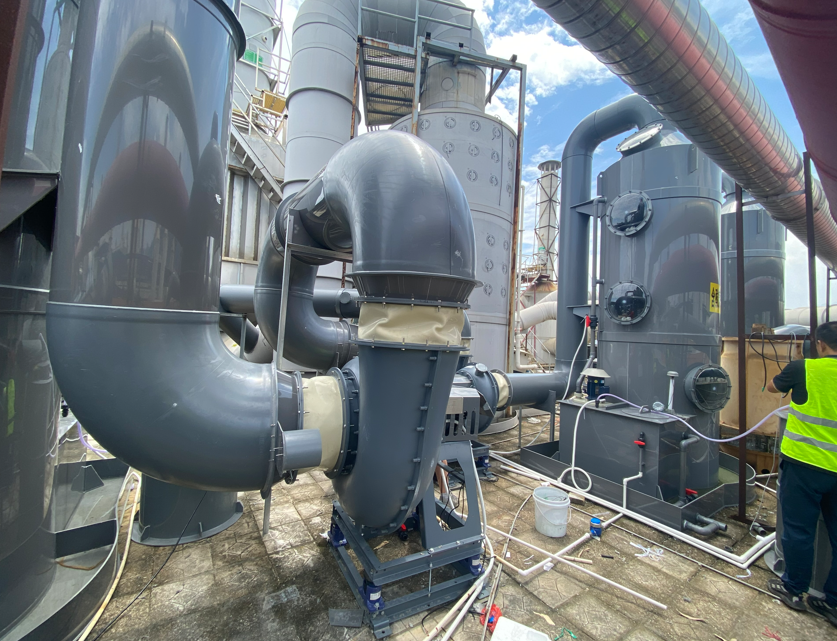

對于中小型FPC廠，建議優先選擇模塊化、可擴展的廢氣處理方案。熙誠環保酸霧噴淋塔+活性炭吸附箱+永磁節能風機，集成pH自動調控、遠程故障診斷等功能，設備占地面積較傳統方案減少40%，運維人員投入降低60%，特別適合多品種、小批量的柔性產線需求。
科學規劃酸霧廢氣處理系統，既是環保達標的硬性要求，更是企業降本增效的隱形競爭力。選擇具有電子行業經驗的技術服務商，能夠針對薄型材料生產車間的特殊工況，提供定制化解決方案。歡迎關注熙誠環保專業環保技術團隊，獲取更多廢氣治理實踐案例！
